多摄堆叠逼近天花板：SoC独扛吃力，独立ISP重获青睐

把图像处理从主SoC里拆出来，交给独立ISP承担，能够绕开共享DRAM带来的带宽争斗、时延开销与节奏抖动——这正在成为多摄系统的新解法。

视觉感知早已渗透进各类系统，从汽车主动安全、机器人，到电动航空器都能见到它的身影。它们面对的难题其实相当统一：要把多路摄像头采集到的原始图像收进来、处理好，再以尽量低的时延送进 AI 推理环节，从而判断周围的物体与细节并及时作出反应。与此同时，功耗和成本还得被牢牢压住。

图像信号处理通常由系统主 SoC 内部消化。可摄像头越装越多、AI 负载越来越重，这套做法渐渐碰到了天花板。有人会想到换一颗更强悍的 SoC，但代价不菲，而且共享内存引发的底层矛盾并不会因此消失。

更利于横向扩展的路线，是把图像处理这件事单独拎出来，交给一颗或多颗独立 ISP，让 SoC 腾出手来专注感知、传感器融合和决策等核心工作。独立 ISP 能在自带的 SRAM 里缓存并处理图像，整条图像流水线不占用域控制器的共享 DRAM。

把图像处理链路外移之后，DRAM 访问造成的带宽争抢、时延开销和时序抖动都会一并消除，汽车、机器人、无人机的视觉处理因此更快、也更稳。

凡是靠多路摄像头数据流完成感知的系统，都绕不开同一个底层限制：CPU 要独自扛下全部活计——接收原始像素、跑 ISP 流水线，还要执行 AI 推理。麻烦在于，干这些事时，其他业务还在争抢本就不宽裕的 DRAM 带宽和算力冗余。不管是机器人还是无人机，摄像头数量一涨，这就会演变成设计瓶颈。

多摄像头智能视觉系统的架构难点具有共性，但时延、可扩展性和卸载需求的权重会随场景而变：在安全要求苛刻的车载 ADAS 里，端到端低时延直接关系到制动距离和法规合规；仓储配送机器人速度虽慢，但时延与抖动决定了实时响应；无人机则要在体积、重量、功耗（SWaP）的紧箍咒下，同时兼顾低时延与高效卸载，才能保证飞控灵敏与高清第一视角输出。

这类系统通常靠多传感器套件来安全可靠地感知并与环境交互。对于开发 AI 应用的设计工程师而言，摄像头和其他图像传感器仍是首选，尤其是在借助传感器融合完成三维空间感知的场合。

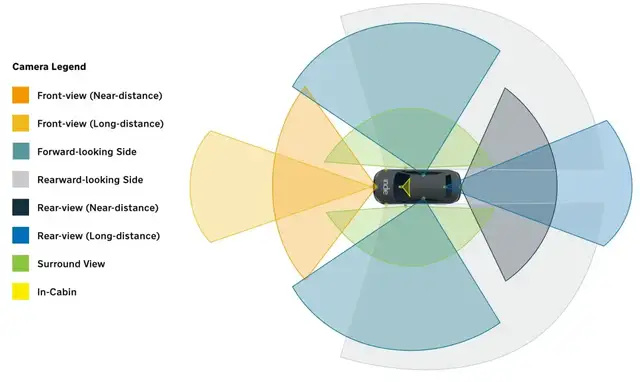

现代 ADAS 涵盖紧急制动、车道偏离预警、自适应巡航、盲区检测与 360 度全景环视，每一项对时延、最小探测距离和处理吞吐的要求都不同。眼下带 ADAS 的车一般会配 6 到 8 颗视觉摄像头，而随着自动驾驶继续演进，这个数字预计还会明显上扬。

除 ADAS 之外，车内新增的车机手势识别、驾驶员与乘员监测、人脸认证等场景，也会在同一块 ECU 上叠加更多图像处理负担。

仓库自主移动机器人（AMR）与工厂人形机器人，需要持续、低时延、低抖动的视觉反馈，服务于 SLAM、路径规划、障碍预判和机械臂操作。与车载不同，机器人侧的压力往往不只来自摄像头数量，更取决于系统整体响应速度，以及在同一硬件平台上不断叠加软件功能的迭代节奏。

在密集城市环境中高速穿行的自主无人机，需要又快又准地完成目标检测与环境感知。无论遥控还是全自主，图像与视频回传都是安全导航的关键，亚毫秒级的图像处理能压缩决策时延，直接抬高飞行安全系数。

对开发多摄像头视觉系统的团队来说，仅靠 SoC 内置的图像处理方案，很难同时满足算力与时延的要求；多路视频流之间的同步难题，又会把挑战进一步放大。

当 SoC 内所有计算单元共用同一片 DRAM 时，摄像头负载一涨就会引发资源争夺，不只拖累图像处理，还会干扰并行运行的其他任务，包括它本该支撑的 AI 推理流水线。DRAM 访问本身带有不确定性，时延随请求抢占而波动，带来时序抖动，并一路传导到整条感知链路。

一种思路是选资源更充裕的高性能 SoC 来承载所需的摄像头数量，但成本偏高，且无法从根子上解决资源共享。现实中，不少 OEM 要么把 SoC 过度高配，要么在系统边缘堆上一堆本地电路。

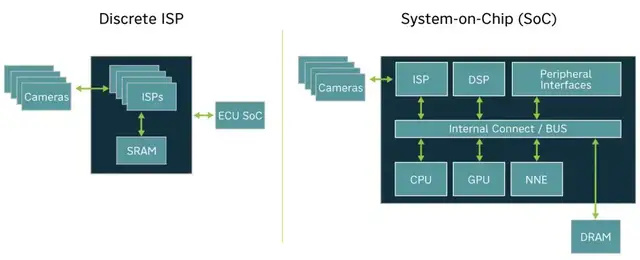

另一种思路是把图像处理从域控制器 SoC 上剥离，交给独立 ISP 芯片，它既可单独部署，也能集成进传感器集线器。这种分离设计好处不少：SoC 的 DRAM 带宽留给了推理；多摄像头同步交由专用逻辑，不再占用共享 CPU；ISP 流水线可独立调优，不受 SoC 迭代路线牵制。

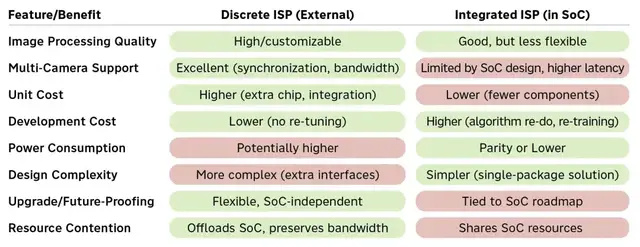

独立 ISP 的可扩展性更强，团队能在增加摄像头的同时复用统一硬件平台，从而更好地控制 BOM 成本与架构复杂度。选独立 ISP 还是 SoC 内置 ISP，本质上是一连串工程取舍——不同应用的优先级各异，但独立 ISP 更契合那些需要持续加摄像头、维持稳定可预期时延，或基于一套平台衍生多款产品的场景。

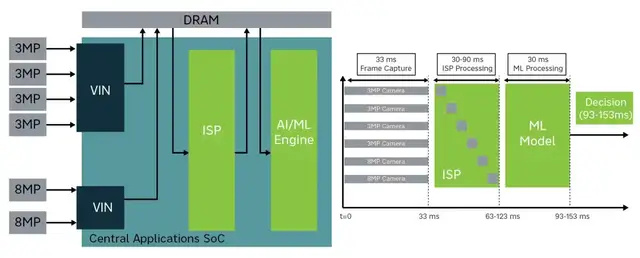

在安全关键系统里，时延是选型时最核心的指标。就系统层面看，纯 SoC 架构中的内置 ISP 通常一次只能处理一路画面，AI/ML 引擎必须等所有帧处理完才能启动推理；ISP 读写 DRAM 还会带来额外时延，可能增加 2 到 4 次读写周期，一套典型多摄像头系统的端到端决策时延可达 93~153 毫秒。

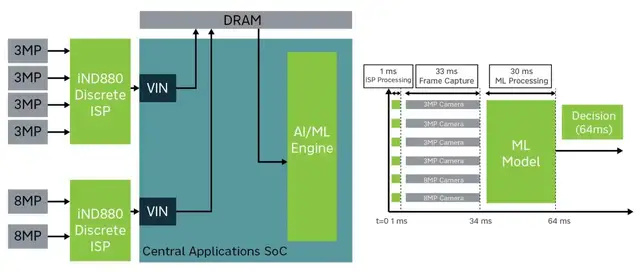

独立 ISP 则依靠本地 SRAM 逐行处理，而非从共享 DRAM 逐帧读取。此时 AI/ML 引擎可以同时拿到所有摄像头的数据，ISP 阶段完全不占用域控制器的 DRAM 带宽，端到端时延可降到约 64 毫秒；最坏情况下，两种架构的时延差距最高可达 90 毫秒。

想把时延差距换算成现实中的物理距离，可以看看几个场景。

汽车：以 64 公里/小时行驶时，车辆 30 毫秒内前进 0.5 米；到 112 公里/小时，30 毫秒就能前进 0.9 米。两种架构最坏约差 90 毫秒，在 112 公里/小时下，车辆会多跑出 2.8 米——这段距离直接决定紧急制动能不能及时响应。在 ADAS 场景中，独立 ISP 带来的低而稳的时延，是制动、转向、驾驶员告警等实时安全功能的关键。

机器人：以 10 帧/秒运行时，理论上每 100 毫秒采集一次环境画面。若 ISP 额外引入 50~100 毫秒时延，算法开始运算前，视觉数据已滞后整整一个控制周期；当机器人以 1.5 米/秒移动，每个周期会产生 8~15 厘米的未感知位移，障碍物或人员可能在未被察觉时进入行进路线。实际中，图像链路前端的时延还会在感知与融合环节不断累积，因此即便感知算法很快，超低时延的 ISP 设计对实时响应与安全依然不可或缺。

无人机：在非结构化三维空间高速飞行，拥有六个运动自由度，视觉时延常是性能瓶颈。以 100 公里/小时飞行、ISP 带来 30~40 毫秒时延，意味着在自主系统或飞手响应前，无人机已盲飞近一米，从而压缩自主避障的反应窗口，削弱第一视角的环境感知。压低 ISP 时延，无需提帧率、加算力或做算法补偿，就能直接缩短反应距离、提升控制稳定性与自主安全性。

把图像信号处理从域控制器 SoC 迁到搭载一颗或多颗 ISP 的传感器集线器，可以提升设计灵活性、支持更多摄像头，并把高带宽的 ISP 负载从本就吃紧的 SoC 上挪开。例如 ADAS 传感器集线器可接入 6 路摄像头，合并成两路数据流交给 SoC，该方案基于 ind880 ISP 芯片搭建，适配各类多摄像头车载、工业自动化与无人机场景；相比在 SoC 内部处理，传感器集线器子系统在多摄像头同步与带宽利用上表现更好。

SoC 从像素级任务中解放后，可以把资源投向真正产生业务价值的地方：AI 推理、传感器融合、路径规划与决策。更关键的是，图像处理放在独立 ISP 子系统里，ISP 流水线的画质与参数调优不会受 SoC 动态负载影响，向下游 AI 算法输出的数据质量更高、更稳定。

ISP 任务卸载同样适用于自主机器人：SoC 专注路径规划与障碍预判，ISP 子系统包揽全部图像预处理。对 AMR 而言，时延、时序抖动与传感器同步是首要约束，传感器时序的微小偏差就会破坏感知质量、融合效果与闭环控制；低抖动的视觉流水线能简化 IMU、里程计等传感器的同步工作，减少高算力软件补偿的需求。

这种确定性源自无 DRAM 访问的 ISP 架构：没有 DRAM 访问争抢，图像输出时序可预测、有边界。在此之上，算力卸载成为核心能力——OEM 在固定功耗与算力预算下持续迭代、新增导航、目标检测、避障、远程呈现等功能时，独立 ISP 能实现多摄像头接入，无需昂贵的 SoC 升级，也不会拉高端到端时延。

正因如此，车载 OEM 可以在多款车型上复用传感器集线器，机器人厂商也能基于一套硬件平台打造多个产品梯队。在无人机场景下，低时延视觉保障快速避障、飞控响应与第一视角输出；在空间、重量、功耗受限且 CPU/GPU 余量有限的条件下，ISP 卸载的价值格外突出——可扩展支持双目与多方向摄像头，厂商只需对飞控计算平台做少量改动，就能获得更强的环境感知或更高的自主等级。

汽车、机器人、无人机平台上的摄像头越来越多，不是未来趋势，而是当下现实。AI 持续吞噬更多内存与算力，设备又不断加装摄像头，传统中央 SoC 已不再是图像处理的默认答案，资源共享瓶颈成为设计约束，而在全自主车辆、自动化产线与人形机器人时代，这一问题只会更突出。

把视觉处理剥离出来，交给独立 ISP，或用多颗 ISP 搭起传感器集线器，可同时解决三大核心约束：把 ISP 任务移出 SoC，降低端到端决策时延；释放 DRAM 带宽与算力留给 AI；提供一套可扩展、独立于 SoC 的平台，便于 OEM 在多款产品间复用。

与其不停堆高 SoC 来承载新增摄像头、付出高昂代价，独立 ISP 方案给出的是一条更可行、更灵活、也更面向未来的架构路线。
